易仁通電氣
智能化電力 設備制造商

國網，南網設備合格供應商、本地高品質用電服務商！

， ，

產品展示

專注于生產各類箱式變電站、高低壓開關柜、智能電能計量箱、新能源汽車充電樁設備、光伏發電設備等智能化配電設備



企業風采

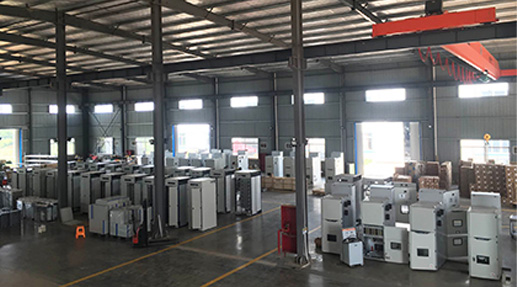

  • 廠房廠貌

    廠房廠貌

     廠房廠貌
  • 廠房廠貌

    廠房廠貌

     廠房廠貌
  • 廠房廠貌

    廠房廠貌

     廠房廠貌
  • 廠房廠貌

    廠房廠貌

     廠房廠貌

    • 公司簡介

    生產各類箱式變電站、高低壓開關柜、智能電能計量箱、、新能源汽車充電樁設備、光伏發電設備等智能化配電設備。

    Yirentong Electric Group Co., Ltd.

    易仁通電氣集團股份有限公司

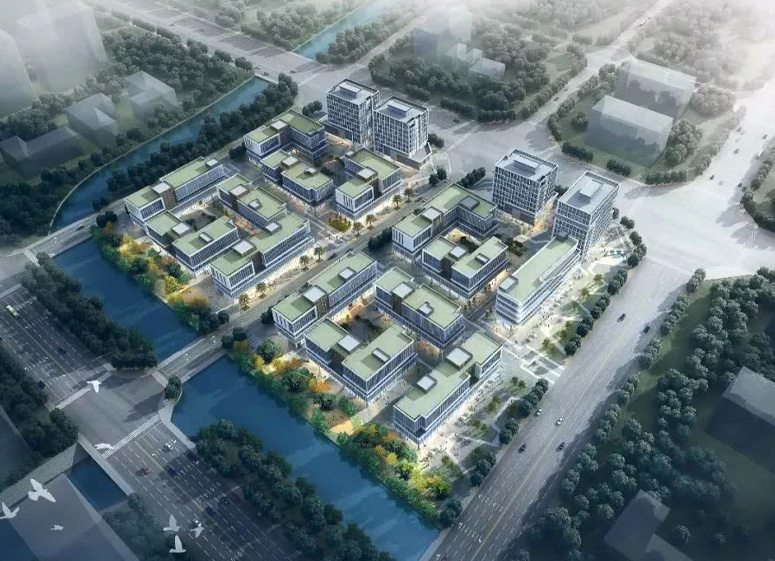

           易仁通電氣集團股份有限公司成立于2013年，注冊資金壹億零柒佰柒拾柒萬元，公司位于江西省南昌市贛江新區南昌經濟技術開發區桑海產業園，生產各類箱式變電站、高低壓開關柜、智能電能計量箱、新能源汽車充電樁設備、光伏發電設備等智能化配電設備。

          公司員工200余人，其中研發設計人員18人，廠房生產面積4.5萬㎡，具備年產箱式變電站600臺，智能環網設備200臺、高低壓開關柜3000面，計量箱120萬臺，配變臺區成套設備2400臺，汽車充電樁配電設備1200臺，光伏發電配電箱3000臺，2016年產值近1.5億元。是江西省主要生產電能計量箱、配變臺區成套設備的制造廠家。

          公司自成立幾年來，累計獲得“國家高新技術企業等35項國內外品牌榮譽稱號，樹立起良好的行業信譽。順利通過了ISO9001質量、ISO14001、職業健康安全管理體系及國家強制性產品（CCC）認證。

    ADVANTAGE

    公司優勢

    經營管理

    三十年創業與持續經營的豐富經驗與駕馭能力建立了穩定、高效、規范的經營管理體系。全產業鏈的建立，凸顯公司經營發展戰略的清晰定位。

    易仁通電氣

    技術、工藝與設備

    技術與成熟工藝，嚴格質量控制，豐富的產品加工制造的經驗與能力，確保為客戶提供高質量產品。

    易仁通電氣
    易仁通電氣

    市場開發

    龐大、穩定、極具競爭力的銷售與服務網絡，為公司的市場開發提供了強力支撐，并能夠?yàn)榭蛻?hù)提供快捷、優質的售前售后服務。

    企業服務

    雄厚的目的投資、開發及項目運營管理等經驗與能力，能夠?yàn)榭蛻?hù)提供全面、高效、優質的系統解決方案。

    易仁通電氣

    新聞資訊



    生產各類箱式變電站、高低壓開關柜、智能電能計量箱、、新能源汽車充電樁設備、光伏發電設備等智能化配電設備。

    21
    2021-10

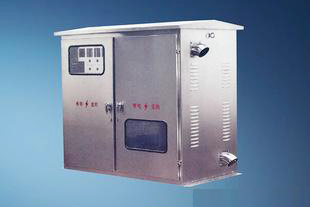

    配電箱和配電柜的型號很多，從材料來分有金屬的、阻燃塑料的；從安裝方式來分有立式的、掛式、暗裝、明裝；從電壓等級來分有：380V、220V. 一、GCK、GCS、MNS是低壓抽出式開關柜； 二、GGD、GDH、PGL是低壓固定式開關柜； 三、XZW綜合配電箱； 四、ZBW箱式變電站； 五、XL、GXL低壓配電柜、建筑工地箱；XF電器控制， 六、PZ20、PZ30系列終端照明配電箱； 七、PZ40、XDD（R）電表計量箱 八、PXT（R）K－□/□－□/□－□/□－□/IP□系列規格型號解釋?zhuān)?1、PXT明裝配電箱，暗裝加（R） 2、K有系列配線方式 3、□/□額定電流/額定短時耐受電流能力：用數字表示，250/10表示：額定電流250A/ 額定短時耐受電流能力10kA，根據顧客要求可以降低。 4、□/□進線型式：□/1單相輸入；□/3三相輸入；1/3表示混合輸入 5、□×□出線回路：?jiǎn)蜗嗷芈贰寥嗷芈罚?×3單相6回路，三相3回路 6、□/ □主開關型式/防護等級；1/IP30單相主開關/IP30；3/IP30三相主開關/IP30 九、電氣原理圖號： 1、 JL 計量箱PXT01 PXT01 dq系列 2 、CZ 插座箱PXT02 PXT02 dq系列 3 、ZM 照明箱PXT03 PXT03 dq系列 4、 DL 動力箱PXT04 PXT04 dq系列 5 、JC 計量插座箱PXT05 PXT05 dq系列 6 、JZ 計量照明箱PXT06 PXT06 dq系列 7 、JD 計量動力箱PXT07 PXT07 dq系列 8、ZC 照明插座箱PXT08 PXT08 dq系列 9、 DC 動力插座箱PXT09 PXT09 dq系列 10、 DZ 動力照明箱PXT10 PXT10 dq系列 11、 HH 混合功能箱PXT11 PXT11 dq系列 12 、ZN 智能箱PXT12 PXT12 dq系列 十、電氣箱柜名稱編號： 高壓開關柜AH 高壓計量柜AM 高壓配電柜AA 高壓電容柜AJ 低壓電力配電箱柜AP 低壓照明配電箱柜AL 應急電力配電箱柜APE 應急照明配電箱柜ALE 低壓負荷開關箱柜AF 低壓電容補償柜ACC或ACP 直流配電箱柜AD 操作信號箱柜AS 控制屏臺箱柜AC 繼電保護箱柜AR 計量箱柜AW 勵磁箱柜AE 低壓漏電斷路器箱柜ARC 雙電源自動切換箱柜AT 多種電源配電箱柜AM 刀開關箱柜AK 電源插座箱AX 建筑自動化控制器箱ABC 火災報警控制器箱AFC 設備監控器箱ABC 住戶配線箱ADD 信號放大器箱ATF 分配器箱AVP 接線端子箱AXT 舉例說明 GCK：第一個G 代表配電柜，第二個C 代表抽屜式，第三個K 代表控制 GGD：第一個G 代表配電柜第二個G 代表固定式第三個D 代表動力配電箱 還有1AP2 2AP1 3APc 7AP 1KX之類的。。。 這是工程配電系統圖中各個配電盤的常用代號，由設計者自行編排，沒有強制性的規范。但遵循一定的規律，AL是配電箱、AP是動力配電箱、KX是控制箱等。例如： 1AL1b——代表一層一位置的b種類配電箱； AT-DT——電梯配電箱； 1AP2——代表一層第二位置上的動力配電箱
    21
    2021-10

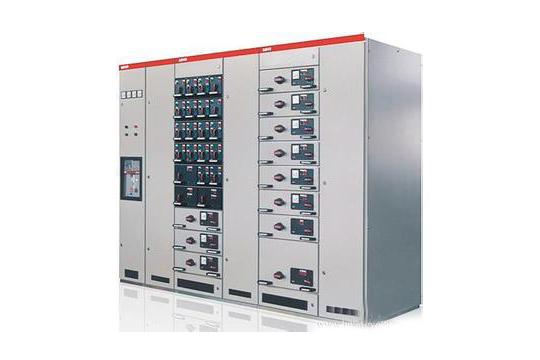

    配電柜（箱）分動力配電柜（箱）和照明配電柜（箱）、計量柜（箱），是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。 分級 （1）一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。 （2）二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。 （3）末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備。 常用 主要開關柜類型： 低壓開關柜有GGD、GCK、GCS、MNS、XLL2低壓配電箱和XGM低壓照明箱。 主要區別： GGD是固定式，GCK、GCS、MNS是抽屜柜。GCK和GCS、MNS柜抽屜推進機構不同； GCS和MNS柜最主要的區別是GCS柜只能做單面操作柜，柜深800mm，MNS柜可以做雙面操作柜，柜深1000mm。 優缺點： 抽出式柜（GCK、GCS、MNS）較省地方，維護方便，出線路多，但造價貴； 固定式柜（GGD）相對出線回路少，占地較大（如果地方小做不了固定柜的建議該做抽屜柜）。
    21
    2021-10

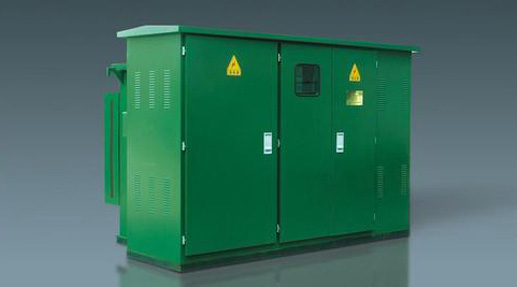

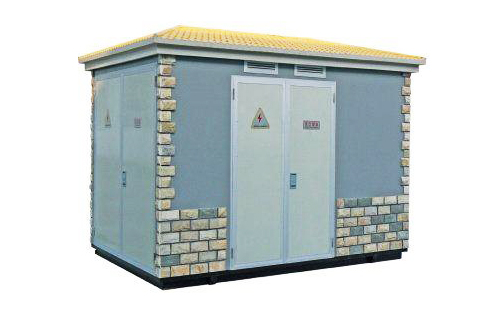

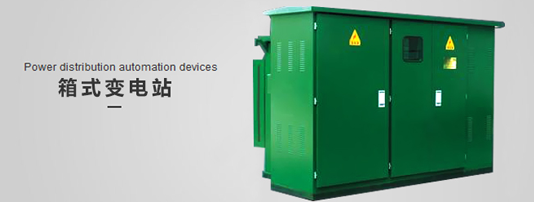

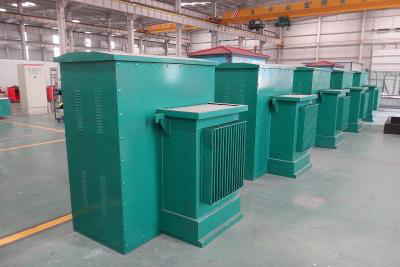

    什么叫“箱變”，“箱變”全稱箱式變電站，又稱預裝式變電站、預裝式變電所，是一種及高低壓開關設備，配電變壓器和其他輔助配電裝置于一體的變電站式的電器設備，它根據一定的接線方式相互排列形成一種戶內外緊湊式配電設備，其外部箱體是一個防潮，防銹，防火，防盜，保溫，隔熱，全封閉，防塵的鋼結構箱體，可根據不同的材質適用于各種設施與場所。 箱變的種類大體分為三類：歐式箱變，美式箱變，及國產箱變。歐式箱邊變就是我國現在在小區，工廠等場所見到的和小房子一樣的箱體，它是我國上世紀從法德引進的高低壓開關柜。變壓器設備及供電補償裝置為一體的箱式變電站；而美式箱變一般是用于農村及農場，殼體外部一般有金屬制成，整個箱體一般比較大，在結構上一般是將符合開關，環網開關和熔斷器放置在油浸箱中，避雷器也采用油浸式氧化鋅避雷器，變壓器取消油枕，油箱及散熱器暴露在空氣中，就像是變壓器旁邊掛了個箱子。國產箱變就是在美式箱變的基礎上增加了接地開關和避雷器，整體結構比較分散，個單元相互獨立，相輔相成。 箱變根據其樣式和材質的不同使用的區域也是不相同的，大部分箱變都適用于于工廠、礦山、油田、港口、機場、城市公共建筑、居民小區、高速公路、地下設施等場所。 箱變的使用環境大體也有規范：海拔高度1000m及以下。環境溫度在－25℃～+40℃之間。風速不超過35m/s。空氣相對濕度不超過90%（+25℃）。地震水平加速度不大于0.4m/s，垂直加速度不大于0.2m/s。使用地點不應有導電灰塵及對金屬、絕緣物有害的腐性、易燃、易爆的危險物品。安裝地點無劇烈震動，垂直斜度不大于3度。 箱變的大體特點:技術先進安全可靠,全站可實現無油化運行，安全性高，完全能達到零觸電事故,二次采用微機綜合自動化系統，可實現無人值守。自動化程度高全站智能化設計,還可實現圖像遠程監控.工廠預制化,大大縮短了工期。組合方式靈活，每個箱均構成一個獨立系統。投資省見效快變電站，可實行狀態檢修，減少維護工作量。占地面積小，符合國家節約土地的政策。外形美觀，具有點綴和美化環境的作用。
    21
    2021-10
    我們一般家里都要用到變壓器， 要是家里沒電的話，是不是很麻煩了，所以 生活當中都離不開它，那么什么是變壓器？而對電來說，它也離不開變壓器。接下來我們來看下：它的優勢跟作用都在哪里，有什么技巧嗎？需要注意幾點呢： 溫馨提示下：方法/步驟 1 什么是變壓器 　　變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：配電變壓器、電力變壓器、全密封變壓器、組合式變壓器、干式變壓器、油浸式變壓器、單相變壓器、電爐變壓器、整流變壓器等。變壓器的運行維護 　　1.防止變壓器過載運行：如果長期過載運行，會引起線圈發熱，使絕緣逐漸老化，造成匣間短路、相間短路或?qū)Φ囟搪芳坝偷姆纸狻?　　2.保證絕緣油質量：變壓器絕緣油在貯存、運輸或運行維護中，若油質量差或雜質、水分過多，會降低絕緣強度。當絕緣強度降低到一定值時，變壓器就會短路而引起電火花、電弧或出現危險溫度。因此，運行中變壓器應定期化驗油質，不合格的油應及時更換。 　　3.防止變壓器鐵芯絕緣老化損壞：鐵芯絕緣老化或夾緊螺栓套管損壞，會使鐵芯產生很大的渦流，引起鐵芯長期發熱造成絕緣老化。 　　4.防止檢修不慎破壞絕緣：變壓器檢修吊芯時，應注意保護線圈或絕緣套管，如果發現有擦破損傷，應及時處理。 　　5.保證導線接觸良好：線圈內部接頭接觸不良，線圈之間的連接點、引至高、低壓側套管的接點、以及分接開關上各支點接觸不良，會產生局部過熱，破壞絕緣，發生短路或斷路。此時所產生的高溫電弧會使絕緣油分解，產生大量氣體，變壓器內壓力加。當壓力超過瓦斯斷電器保護定值而不跳閘時，會發生爆炸。 　　6.防止電擊：電力變壓器的電源一般通過架空線而來，而架空線很容易遭受雷擊，變壓器會因擊穿絕緣而燒毀。 　　7.短路保護要可靠：變壓器線圈或負載發生短路，變壓器將承受相當大的短路電流，如果保護系統失靈或保護定值過大，就有可能燒毀變壓器。為此，必須安裝可靠的短路保護裝置。 　　8.保持良好的接地：對于采用保護接零的低壓系統，變壓器低壓側中性點要直接接地當三相負載不平衡時，零線上會出現電流。當這一電流過大而接觸電阻又較大時，接地點就會出現高溫，引燃周?chē)目扇嘉镔|(zhì)。 　　9.防止超溫：變壓器運行時應監視溫度的變化。如果變壓器線圈導線是A級絕緣，其絕緣體以紙和棉紗為主，溫度的高低對絕緣和使用壽命的影響很大，所以變壓器運行時，一定要保持良好的通風和冷卻，必要時可采取強制通風，以達到降低變壓器溫升的目的。 變壓器的種類都有哪些?。簱?jù)我所知，變壓器的型號由：變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。 如：SFPZ9-120000/110 指的是三相（雙繞組變壓器省略繞組數，如果是三繞則前面還有個S）雙繞組強迫油循環風冷有載調壓，設計序號為9，容量為120000KVA，高壓側額定電壓為110KV的變壓器。 變壓器的分類： 1、按冷卻方式分類：有自然冷式、風冷式、水冷式、強迫油循環風（水）冷方式、及水內冷式等。 2、按防潮方式分類：開放式變壓器、灌封式變壓器、密封式變壓器。 3、按鐵芯或線圈結構分類：芯式變壓器（插片鐵芯、C型鐵芯、鐵氧體鐵芯）、殼式變壓器（插片鐵芯、C型鐵芯、鐵氧體鐵芯）、環型變壓器、金屬箔變壓器、輻射式變壓器等。 4、按電源相數分類：?jiǎn)蜗嘧儔浩?、三相變壓器、多相變壓器?5、按用途分類：有電力變壓器、特種變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。 6、按冷卻介質分類：有干式變壓器、液（油）浸變壓器及充氣變壓器等。 7、按線圈數量分類：有自耦變壓器、雙繞組、三繞組、多繞組變壓器等。 8、按導電材質分類：有銅線變壓器、鋁線變壓器及半銅半鋁、超導等變壓器。 9、按調壓方式分類：可分為無勵磁調壓變壓器、有載調壓變壓器。 10、按中性點絕緣水平分類：有全絕緣變壓器、半絕緣（分級絕緣）變壓器。 以前我沒有接觸變壓器 的話，也不清楚是怎么一回事，因?yàn)闆](méi)有認真的去研究哦，現在的話，大概也了解了一些，畢竟這個變壓器要懂得電工基礎知識會更懂得接受。上就是關于變壓器種類一些分享，希望對你有幫助！親的認可是我的最大動力哦！如果覺得不錯的話，就點個贊吧！
    21
    2021-10
    　　主要由變壓器的箱體、高壓絕緣套管、低壓絕緣套管、油枕、散熱管組成. 　　 　　鐵芯與繞組。在鐵芯上有A、B、C三相繞組，每相繞組又分為高壓繞組與低壓繞組。 　　 　　把鐵芯與繞組放入箱體，繞組引出線通過絕緣套管內的導電桿連到箱體外，導電桿外面是瓷套管，通過它固定在箱體上，保證導電桿與箱體絕緣。為減小因灰塵與雨水引起的漏電，瓷套管外型為多級傘形。右邊是低壓絕緣套管，左邊是高壓絕緣套管，由于高壓端電壓很高，高壓絕緣套管比較長。 　　 　　變壓器箱體（即油箱）里灌滿變壓器油，鐵芯與繞組浸在油里。變壓器油比空氣絕緣強度大，可加強各繞組間、繞組與鐵芯間的絕緣，同時流動的變壓器油也幫助繞組與鐵芯散熱。在油箱上部有油枕，有油管與油箱連通，變壓器油一直灌到油枕內，可充分保證油箱內灌滿變壓器油，防止空氣中的潮氣侵入。 　　 　　油箱外排列著許多散熱管，運行中的鐵芯與繞組產生的熱能使油溫升高，溫度高的油密度較小上升進入散熱管，油在散熱管內溫度降低密度增加，在管內下降重新進入油箱，鐵芯與繞組的熱量通過油的自然循環散發出去。 　　 　　一些大型變壓器為保證散熱，裝有專門的變壓器油冷卻器。冷卻器通過上下油管與油箱連接，油通過冷卻器內密集的銅管簇，由風扇的冷風使其迅速降溫。油泵將冷卻的油再打入油箱內. 　　 　　采用油冷卻的變壓器結構較復雜，由于油是可燃物，也就存在安全性問題。目前，在城市內、大型建筑內使用的變壓器已逐漸采用干式電力變壓器，變壓器沒有油箱，鐵芯與繞組安裝在普通箱體內。干式變壓器繞組用環氧樹脂澆注等方法保證密封與絕緣，容量較大的繞組內還有散熱通道，大容量變壓器并配有風機強制通風散熱。由于材料與工藝的限制，目前多數干式電力變壓器的電壓不超過35kV，容量不大于20000kVA，大型高壓的電力變壓器仍采用油冷方式。
